AHD対応ハイブリッドレコーダー

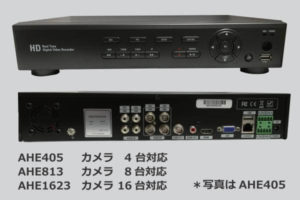

AHDハイブリッドレコーダー

クリックで拡大します。

■先進のAHD2.0カメラをサポート
■従来のアナログカメラとの完全併用(自動認識)
■ネットワークサーバー機能を内蔵 遠隔地からのモニタリングやスマートフォンからの操作にも対応
■USBメモリ等に簡単バックアップ PCで再生
■場所を選ばない省スペース設計
■カメラの台数により3タイプをラインナップ
■標準で2TBのHDD 最大6TBのHDDを搭載可能

AHD・アナログ両カメラ対応のハイブリッドレコーダー

AHDカメラとは従来のアナログカメラ並の価格でハイビジョン撮影が出来るカメラです。
本レコーダーはアナログ、AHD1.0(720P)、AHD2.0(1080P)に対応したハイブリッドタイプなので既存のアナログカメラとの併用も可能です。

AHDとアナログカメラの画質比較

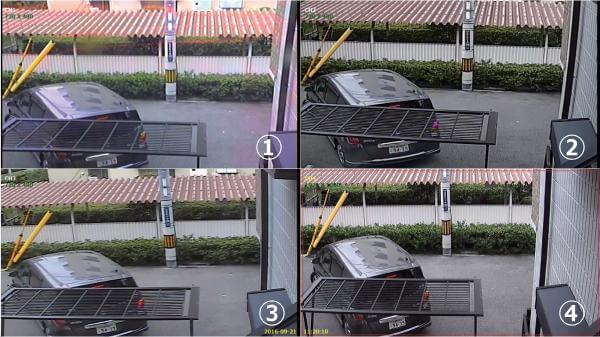

下記はカメラの比較のため、本機で実際に撮影した画像です。
1.アナログ25万画素 2.弊社アナログ41万画素 3.他社アナログ41万画素 4.弊社AHD

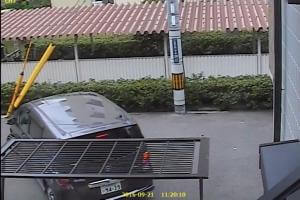

更に比較しやすいように3番、4番カメラを単画面にズームしました。
(マウスクリックで更にズームします。)

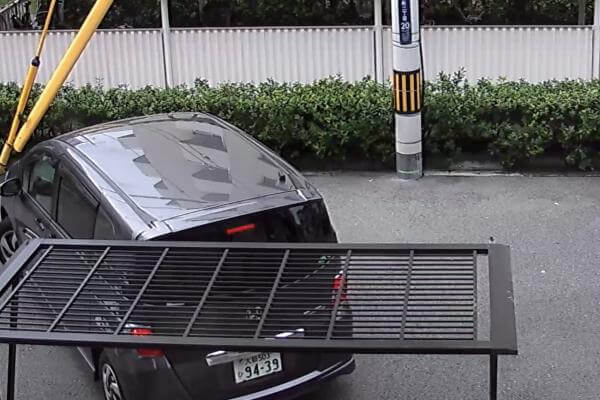

 AHDカメラ

電柱の住所表示や車のナンバープレート等を注視していただければその差は歴然です。

AHDカメラの詳しい内容はこちらから

省スペース設計でありながら多彩な機能と使いやすい操作性

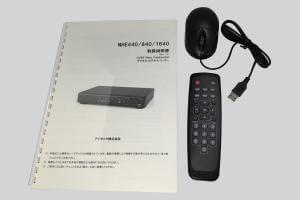

付属品本体寸法はW340×D250×H60と従来のDVRより一回り小さい省スペース設計。本体・付属マウス・付属リモコンにて簡単操作でどなたでも操作がしやすくなっています。日本語の詳細な取扱説明書も非常にわかりやすく記載されています。

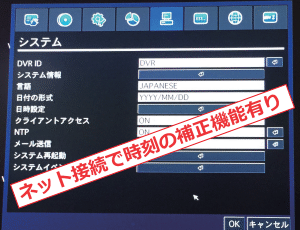

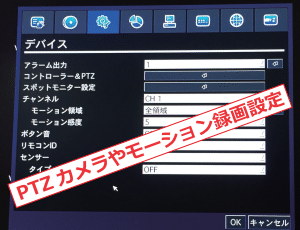

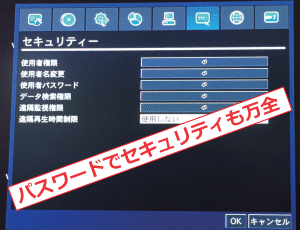

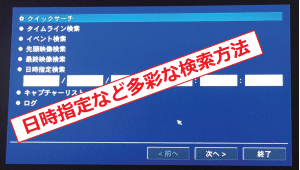

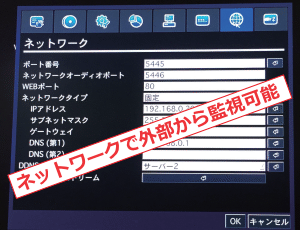

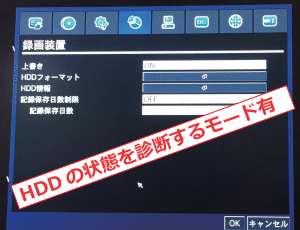

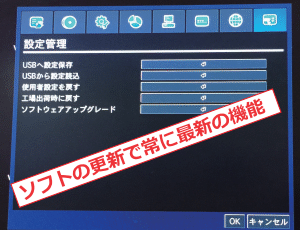

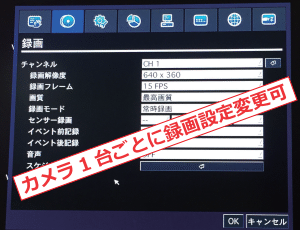

多彩な機能と各メニュー画面











AHEシリーズの仕様書はこちらからダウンロードできます。

フロントパネル

dvrfront

1.SEQ/シーケンス表示 2.PTZ/カメラ制御(PTZカメラ接続時の上下左右ズーム制御) 3.SETUP/各種設定
4.CAPTURE/写真撮影(表示されているJPEG画像を保存) 5.SERCH/録画検索 6.REC/マニュアル録画
7.PLAY/PAUSE/再生・一時停止 8.REW/巻き戻し 9.F/REW/ポーズ時コマ送り・再生時10秒送り
10.F/ADV/ポーズ時 コマ戻し・再生時10秒戻し 11.FF/早送り 12.USB port 13.HDD/HDD動作表示
14.POWER/電源表示 ab/画面切替1→2→3・・・ cd/画面切替3→2→1・・・ e/分割切替

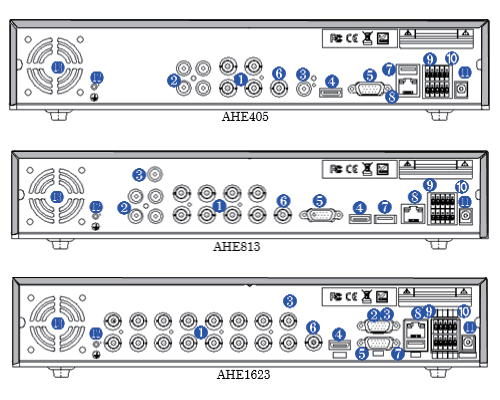

リアパネル

AHDレコーダーリアパネル

1.映像入力 2.音声入力 3.音声出力 4.映像出力/HDMI 5.映像出力/VGA 6.映像出力/NTSC 7.USBコネクタ
8.LAN 9.センサー入力/警報出力 10.RS-485 11.電源/DC12V 5A入力 12.GROUND 13.冷却ファン

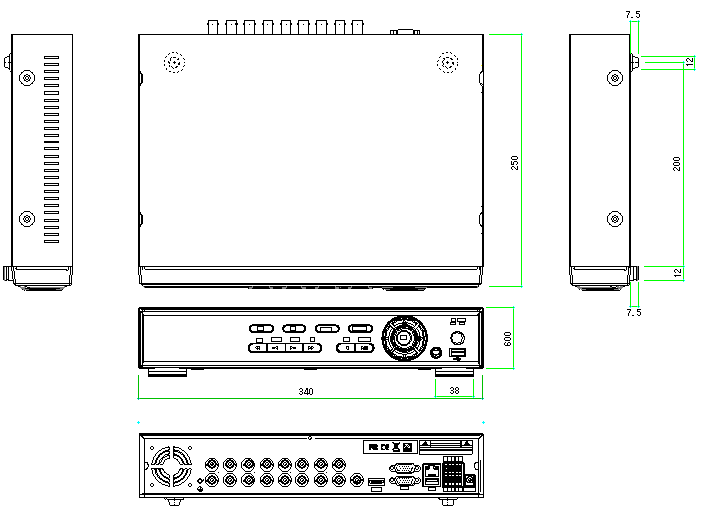

外観図

aheimg
